靜止無功發生器（SVG），SVG 是利用可關斷大功率電力電子器件 (IGBT), 組成自換相橋式電路 , 經過電抗器并聯在電網上 , 適當?shù)恼{(diào)節橋式電路交流側輸岀電壓的幅值和相位 , 或者直接控制其交流側電流 , 發出感性或者容性無功 ,SVG 作為有源型補償裝置 , 不僅可以跟蹤沖擊型負載的沖擊電流 , 同時可以對 5、7、11、13 次特征諧波電流進行跟蹤治理，靜止無功發生器分為非防爆型和防爆型兩大類別。

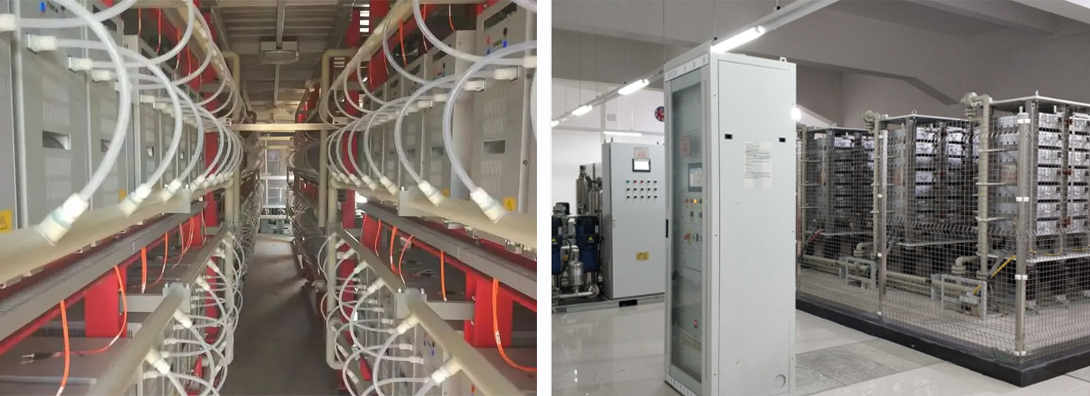

                                                 數據中心應用                                                                                                                                       電站應用

產品主要用途

?提高電網功率因數 , 大幅降低線路電流 , 節能降耗

SVG 可根據電網中無功含量自動補償無功 , 使功率因數維持在 0.95 以上

?提高電網末端設備供電電壓 , 維持電壓穩定

SVG 可以快速支撐電壓 , 維持供電末端毎個負載的電壓都可以保持在穩定的范圍內 , 大大地降低了電壓波動對電網設備的危害。

?消除電網內諧波污染

SVG 可以減少諧波對供電系統及用電設備的影響。

?完美的補償效果

SVG 可以實時地動態補償電網無功 , 保持功率因數無限接近 1。冋時治理特征諧波 , 保護其他用電設備不受諧波干擾 , 極大改善電網電能質量。

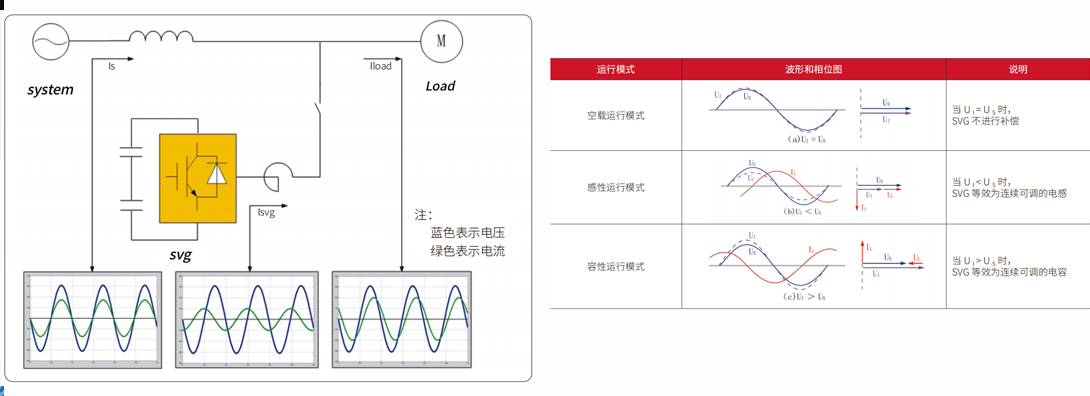

工作原理

SVG 利用可關斷大功率電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)恼{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/p>

SVG 的特點

? SVG 可對被補償設備無功功率跟蹤補償，動態響應性能好。

    SVG 采用鋁板散熱器和水冷散熱為其內部 IGBT 等大功率發熱器件提供良好的散熱環境，延長功率器件使用壽命，保證安全可靠運行。

?補償功能多樣化

可單獨自動補償無功，自動補償終端電壓及治理諧波。

?采用先進的控制技術

SVG 控制核心采用*先進的高速處理器，運算速度快；采用 16 位高精度 AD 采樣芯片，采樣精度高，使其對無功功率的計算更加精確，動態跟蹤補償性能更加優越。

?多種補償方式

SVG 可以根據現場實際情況，采用集中補償、區域補償、就地補償多種方案。除單臺補償外，也可多臺并聯使用，同時可以與上級供電系統無功功率補償設備組成多級補償，形成覆蓋整個供電系統的無功功率補償網絡。

?諧波含量極低

SVG 采用了 SPWM 技術、三電平技術和多重化技術，不僅自身產生的諧波含量極低，還能夠?qū)ω?fù)載的諧波和無功進行補償，治理一定量被補償電網的諧波（5 次、7 次各 25%、11 次、13 次各 15%）。

?完善的軟硬件保護

具有過流、短路、過壓、欠壓、缺相、三相不平衡、通訊斷、光纖斷、冷卻風機故障以及 IGBT 超溫等軟硬件保護。

SVG的技術優勢

SVG 是基于電壓源型變流器的補償裝置，實現了無功補償方式質的飛躍。它不再采用大容量的電容，電感器件，而是通過大功率電力電子器件的高頻開關實現無功能量的變換。有如下優勢：

● 響應速度更快

● 運行范圍更寬

● 動態治理電網特征諧波

● 界面人性化設計，全自動智能控制、智能運行

● 自身運行損耗低，運行經濟性好

● 實時自檢、實時記錄、實時檢測及補償

● 電壓波動抑制能力更強

● 補償功能多樣化

● 模塊化結構設計，占地面積小

● 高效散熱系統，水水換熱、熱管換熱

● 可采用遠程監測方式，實現無人值守運行

● 標配節水電動閥，全自動控制，節約外部冷卻水

SVG主要功能

SVG 并聯于電網中，相當于一個可變的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償系統所需無功功率。SVG 的主要功能如下：

?無功補償，提高功率因數。大幅降低線路電流，節能降耗。

SVG 設備可以自動檢測電網內無功含量，根據無功含量自動調節補償無功，不會出現欠補和過補等情況，使功率因數維持在 0.95以上。

?電壓補償功能，提高電網電壓穩定性，提高末端供電電壓

SVG 可以快速支撐電壓，維持送電末端每個負載的電壓都可以保持在所需電壓的范圍內，大大提高了電網電壓的穩定性，降低了電壓波動對電網中設備的危害。

問與答

①問我司的PPH管是否是自己焊接的？

是的，我們有自己的加工車間，目前所有的焊接工藝都能滿足，公司今年還擴建了PPH管焊接車間。

②問我司的焊接方式是什么？

熱熔承插焊、熱熔對焊、承插焊接，目前焊接部分已經比較成熟，在行業內反饋較好！

③問我司在行業內合作的情況如何？

目前我司和西門子、禾望、特變都有在合作的，新風光、榮信、合康等等都有在打樣。現在很多客戶SVG液冷部分都在研發中，增長趨勢也比較明顯。

④份額是多少？我司的產能有多少？

目前我司配套風電、數據中心的份額較大，如今產銷平衡，今年工廠擴建產能會提升，希望能夠得到貴司的認可，我司一定會積極配合打樣工作。

⑤我們目前是本地供應商在做，貴司在常州物流費用會相對比較高。

現在物流配送也比較及時，我們會提前給貴司做好備貨，不會耽誤貴司的正常運作！

⑥貴司是夠可以免費提供樣機產品？

我司部分焊接的樣品可以免費提供，關于樣機部分我司首次打樣可以在貴司客戶現場掛機，比如測試3個月沒有問題的話貴司按照合約支付即可。

⑦貴司如何保證PPH管外觀變形以及泄露問題！

PPH管本身有一定彈性，在焊接時我們會嚴格控制好軸線對準、焊接插入深度以及切換的時間，關于泄露問題我司每一根都做保壓測試，保證出廠零漏點。
